產(chǎn)品名稱: 聚氯乙烯(PVC)防水卷材

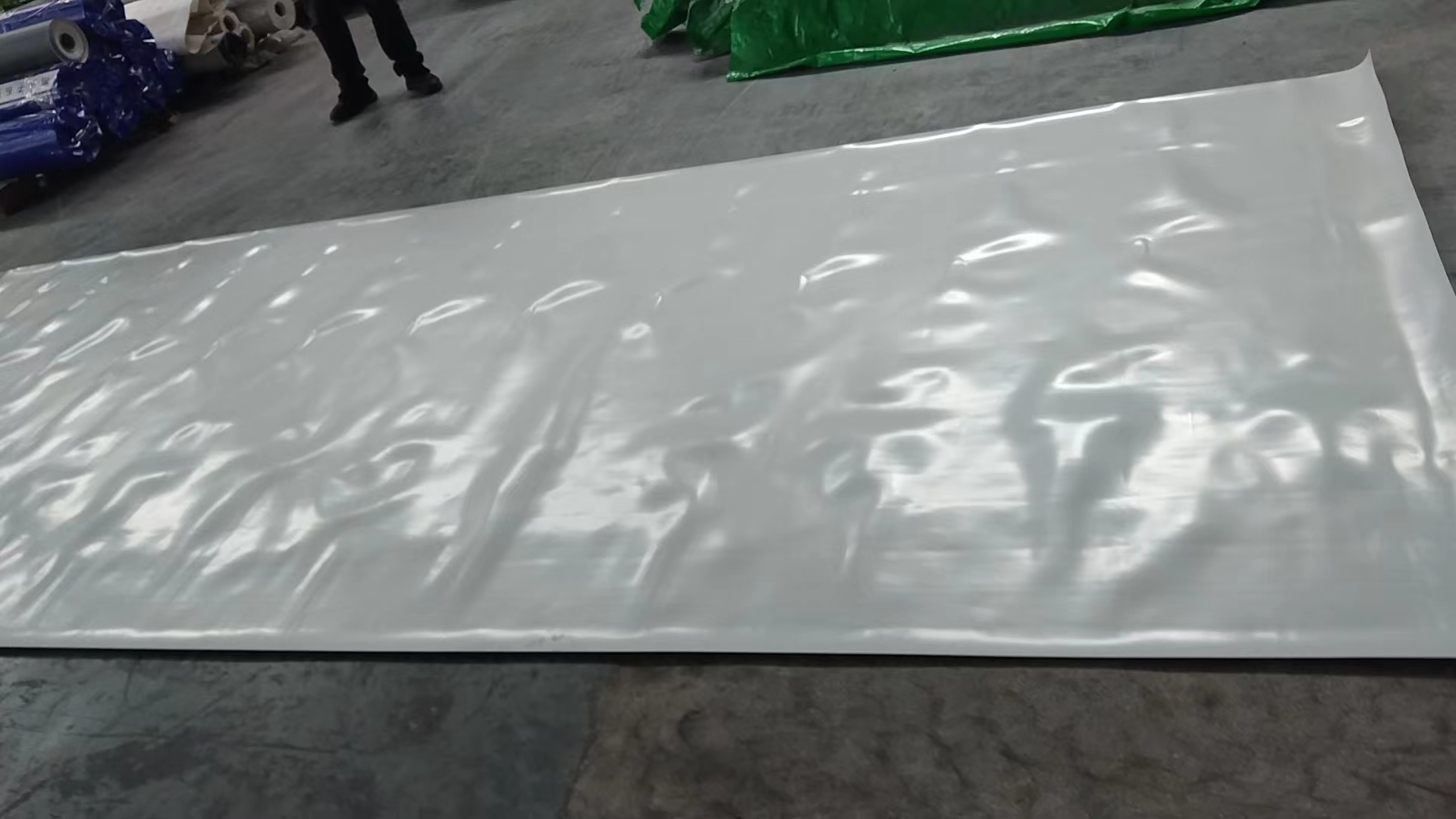

產(chǎn)品介紹
聚氯乙烯(pvc)防水卷材是以聚氯乙烯樹脂為原料，加入增塑劑、填充劑、抗氧 劑、紫外線吸收劑等其他助劑加工而成的新型高分子防水卷材。
產(chǎn)品特點(diǎn)
(1) 拉伸強(qiáng)度高、延伸率好、尺寸穩(wěn)定性好、超強(qiáng)的耐老化性能;
(2) 熱風(fēng)焊接施工，焊縫牢固可靠且環(huán)保無污染;
(3) 具有良好的可塑性，細(xì)部處理方便可靠;
(4) 材料具有阻燃性，并具有離火自熄功能;表面光滑，不退色、耐污染;
(5) 材料施工損耗少，更經(jīng)濟(jì)。
產(chǎn)品規(guī)格
分均勻片H類，纖維背襯L類、織物內(nèi)增強(qiáng)P類等
| 項(xiàng)目 | 規(guī)格 |
| 長度（m） | 20 |
| 寬度（m） | 2.0 |
| 厚度（mm） | 1.2、1.5、1.8、2.0 |
工藝流程
基層處理一定位、校對、彈線一大面卷材熱風(fēng)焊接法鋪貼一排氣、壓實(shí)一節(jié)點(diǎn)部位 加強(qiáng)處理一卷材收頭壓條固定、密封一自檢一組織驗(yàn)收。
執(zhí)行標(biāo)準(zhǔn)
GB 12952-2011《聚氯乙烯(PVC)防水卷材》
| 序號 | 項(xiàng) 目 | 指 標(biāo) | ||||
| H | L | P | ||||
| 1 | 中間胎基上面樹脂層厚度/mm≥ | - | 0.4 | |||
| 2 | 拉伸 性能 | 最大拉力/(N/cm)≥ | - | 120 | 250 | |
| 拉伸強(qiáng)度/MPa ≥ | 10 | - | - | |||
| 最大拉力時(shí)伸長率/% ≥ | - | - | 15 | |||
| 斷裂伸長率/% ≥ | 200 | 150 | - | |||
| 3 | 熱處理尺寸變化率/ % ≤ | 2 | 1 | 0.5 | ||
| 4 | 低溫彎折性 | -25℃無裂紋 | ||||
| 5 | 不透水性 | 0.3MPa,2h不透水 | ||||
| 6 | 抗沖擊性能 | 0.5kg . m,不滲水 | ||||
| 7 | 抗靜態(tài)荷載a | - | - | 20kg 不滲水 | ||
| 8 | 接縫剝離強(qiáng)度/(N/mm) ≥ | 4.0或卷材破壞 | 3.0 | |||
| 9 | 直角撕裂強(qiáng)度/(N/mm) ≥ | 50 | - | - | ||
| 10 | 梯形撕裂強(qiáng)度/N ≥ | - | 150 | 250 | ||
| 11 | 吸水率(70℃ 168h）/ % | 浸水后 ≤ | 4.0 | |||
| 晾置后 ≥ | -0.4 | |||||
| 12 | 熱老化 (80℃) |
時(shí)間/h | 672h | |||
| 外觀 | 無起泡、裂紋、分層、粘結(jié)和孔洞 | |||||
| 最大拉力保持率/% ≥ 拉伸強(qiáng)度保持率/% ≥ |
- | 85 | 85 | |||
| 85 | - | - | ||||
| 最大拉力時(shí)伸長率保持率/%≥ | - | - | 80 | |||
| 斷裂伸長率保持率/% ≥ | 80 | 80 | - | |||
| 低溫彎折性 | -20℃無裂紋 | |||||
| 13 | 耐化學(xué)性 | 外觀 | 無起泡、裂紋、分層、粘結(jié)和孔洞 | |||
| 最大拉力保持率/% ≥ | - | 85 | 85 | |||
| 拉伸強(qiáng)度保持率/% ≥ | 85 | - | - | |||
| 最大拉力時(shí)伸長率保持率/%≥ | - | - | 80 | |||
| 斷裂伸長率保持率/% ≥ | 80 | 80 | - | |||
| 低溫彎折性 | -20℃無裂紋 | |||||
| 14 | 人工氣候 老化b | 時(shí)間/h | 2500hb | |||
| 外觀 | 無起泡、裂紋、分層、粘結(jié)和孔洞 | |||||
| 最大拉力保持率/% ≥ | - | 85 | 85 | |||
| 拉伸強(qiáng)度保持率/% ≥ | 85 | - | - | |||
| 最大拉力時(shí)伸長率保持率/%≥ | - | - | 80 | |||
| 斷裂伸長率保持率/% ≥ | 80 | 80 | - | |||
| 低溫彎折性 | -20℃無裂紋 | |||||
| a抗靜態(tài)荷戟僅對用于壓鋪屋面的卷材要求; | ||||||
適用范圍
適用于工業(yè)與民用建筑、公用建筑、大型鋼結(jié)構(gòu)建筑等屋面工程的防水。
貯存運(yùn)輸
貯存與運(yùn)輸時(shí)，不同類型、規(guī)格的產(chǎn)品應(yīng)分別堆放，不應(yīng)混雜。
避免日曬雨淋，注意通風(fēng)。貯存溫度不應(yīng)高于45°C,卷材平放貯存時(shí)碼放高度不超 過5層，立放貯存時(shí)應(yīng)單層堆放。禁止與酸、堿、油類及有機(jī)溶劑等接觸。
運(yùn)輸時(shí)防止傾斜或橫壓，必要時(shí)加蓋苫布。
在正常運(yùn)輸、貯存條件下，貯存期自生產(chǎn)之日起至少為一年。
相關(guān)產(chǎn)品
-
高分子膜基（PE復(fù)合膜）預(yù)鋪防水卷材0.00以丁基橡膠改性，可帶水粘結(jié)、潮濕基層粘結(jié)作業(yè)為特點(diǎn)，并具有與水泥混凝土發(fā)生反應(yīng)及與水發(fā)生反應(yīng)起到粘結(jié)作用，時(shí)間越長，粘結(jié)效果越好等特點(diǎn)。具有一定的自愈和基面形變能力，有效地防止?jié)B水及保護(hù)高分子片材，防止竄水的發(fā)生。 -
丁基橡膠高分子防水涂料0.00
-
氟碳膜丁基橡膠自粘高分子防水卷材0.00
-
-
-
熱塑性聚烯烴(TPO)預(yù)鋪防水卷材0.00熱塑性聚烯烴(TP0)預(yù)鋪防水卷材是以熱塑性聚烯烴TPO片材為主體材料，覆以自粘膠、表面防粘層/隔離層構(gòu)成的，與后澆混凝土粘結(jié)，采用預(yù)鋪法施工，無需附加層, 防水層與混凝土結(jié)構(gòu)無間隙結(jié)合，杜絕層間竄水隱患，能有效提高防水系統(tǒng)的可靠性。
-
三元乙丙(EPDM) 丁基預(yù)鋪防水卷材0.00三元乙丙(EPDM) 丁基預(yù)鋪防水卷材是以三元乙丙橡膠為主體材料，主防水層上 涂覆丁基膠層與隔離層，釆用先進(jìn)的生產(chǎn)工藝制成的丁基預(yù)鋪式防水卷材。該產(chǎn)品具 有較強(qiáng)的抗穿刺性、抗拉強(qiáng)度高、自粘膠膜層具有自愈功能，與液態(tài)混凝土漿料反應(yīng) 固結(jié)后形成防水層與混凝土結(jié)構(gòu)層的無間隙結(jié)合，杜絕構(gòu)造層次間竄水隱患，能有效 提高建筑物防水系統(tǒng)的可靠性和穩(wěn)定性。
-
高密聚乙烯(HDPE) 丁基預(yù)鋪防水卷材0.00高密聚乙烯(HDPE)預(yù)鋪防水卷材選用優(yōu)質(zhì)的高密度聚乙烯原生樹脂為原材料; 采用抗老化劑、抗氧化劑、紫外線吸收劑等為輔料，使用先進(jìn)的自動生產(chǎn)設(shè)備，涂 覆高性能丁基自粘膠，和耐候隔離砂制成的新型高分子防水卷材。
-
熱塑性聚烯烴(TPO)耐根穿刺高分子防水卷材0.00熱塑性聚烯烴(TPO)耐根穿刺防水卷材主要成分為熱塑性聚烯烴材料，具有較低的吸水率和良好抗水滲透性。釆用熱風(fēng)焊接技術(shù)熔合搭接邊，實(shí)現(xiàn)母材本體搭接。強(qiáng)度高, 耐根穿刺性能優(yōu)異。
-
聚氯乙烯(PVC)耐根穿刺高分子防水卷材0.00聚氯乙烯(PVC)耐根穿刺高分子防水卷材是以改性聚氯乙烯為主要原料，加以特殊 網(wǎng)格筋片制成的具有物理阻根性能的功能性防水卷材，針對種植屋面、地庫頂板等有種 植綠化要求的建筑部位研產(chǎn)的一種專用高分子耐根穿刺防水卷材。
-
高密度聚乙烯HDPE/EVA防水卷材0.00高密度聚乙烯HDPE/EVA防水卷材以聚乙烯(PE)樹脂或醋酸乙烯(EVA)共 聚物為原材料，加以助劑經(jīng)熔融共擠壓延成型等工藝生產(chǎn)成的一種防水阻隔型材 料?？筛鶕?jù)施工需要與土工織物熱熔壓延生產(chǎn)成復(fù)合材料。
-
-
熱塑性聚烯烴(TPO)防水卷材0.00熱塑性聚烯烴(TP0)防水卷材引用先進(jìn)的聚合技術(shù)，以聚烯烴的聚合物合成樹脂 和三元乙丙橡膠為基料，添加抗氧劑、抗老化劑、紫外線吸收劑等各種助劑，釆用一 次擠出工藝產(chǎn)出的新型防水卷材?？梢蕴砑泳埘ダw維網(wǎng)格布做內(nèi)部增強(qiáng)材料，制成增強(qiáng)型防水材料。
-
-
DC-V聚酯復(fù)合高分子防水卷材0.00DC-V聚酯復(fù)合高分子防水卷材是以乙烯醋酸乙烯(EVA)為主材，卷材上下表 面釆用特殊工藝無紡布進(jìn)行復(fù)合，施工上釆用專用粘結(jié)劑，卷材與膠凝材料形成緊 密的防水層，以達(dá)到完美的防水效果。
-
DC-P聚酯復(fù)合高分子防水卷材0.00DC-P聚酯復(fù)合高分子防水卷材是以熱塑性彈性體(TPO)為主材，卷材上下表 面釆用特殊工藝無紡布進(jìn)行復(fù)合，施工上釆用專用粘結(jié)劑，卷材質(zhì)輕柔軟，易于服 帖各種節(jié)點(diǎn)造型與膠凝材料粘接后形成緊密的防水層，以達(dá)到完美的防水效果。
-
強(qiáng)力交叉膜基丁基自粘防水卷材0.00強(qiáng)力交叉膜基丁基自粘防水卷材以特殊定制的進(jìn)口強(qiáng)力交叉膜為表層基材，涂 覆丁基自粘膠和隔離膜而制成的新型高分子防水卷材。
-
合作意向
Cooperation intention
關(guān)注官方微信公眾號
或搜索“德淳新材料”
更多精彩等著你！
電話：0550-5186099 / 18019805899
地址： 安徽省滁州市全椒縣襄河鎮(zhèn)楊橋工業(yè)集中區(qū)楊橋四路二號
郵箱：dechun@ahdechun.cn
